常压补水装置

更新时间:2023-06-17
访问次数:50
产品型号:GSTCY
产品价格:


产品咨询

全国热线:180-5196-5599

产品详情

常压补水装置是在空调采暖系统中常用的补水设备。系统采用数学化集成控制,由压力传感装置,重力控制装置,传递系统压力和罐体水位数学信号控制各单元动作。排出气体和系统管道滴漏等原因所损失的水可以被控制单元实时监控,一旦低于设定值,则自动被水,隔膜罐中水量的多少可由水位传感器来确定。系统水因温度升高导致压力超高流入基本罐,当基本罐水量超过预定值时,自动排出过多的水量,以保定罐体不受压。因此在暖通定压行业中得到广泛应用。


性能特点

1.自动定压,自动补水,自动泄水,自动排气;
2.罐体内水与壳体不接触,保证水质不受污染,且不腐蚀罐体;
3.运行参数可设定,适用于密闭补水场所;
4.占地面积少、安装快、投资省、操作维修方便;
5.节约能源,自动读取系统信息,只有在必要时才启动设备运行。



技术参数

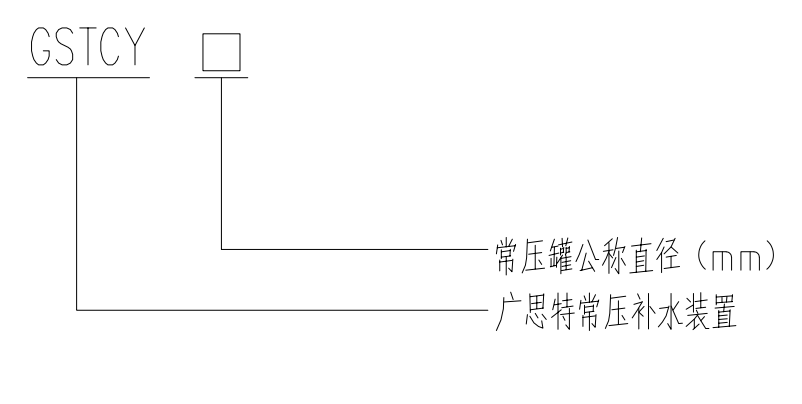

型号说明



工作原理

根据波义耳气体定律,一定质量的气体在一定温度下,压力与容积的乘积为常数。当水泵工作时,水送至给水管网的同时,多余的水进入气压水罐,水室扩大并将罐内的气体压缩,气室缩小,罐内的压力随之升高;压力升到设定的最高工作压力时,电控柜切断水泵的电源,水泵停转,此时利用罐内被压缩气体的压力将罐内贮存的水送入给水管网,水室缩小,气室扩大,罐内压力也随之下降,当压力降低到设定的最低工作压力时,电控柜接通水泵电源,水泵重新启动,如此周而复始, 不断运行。

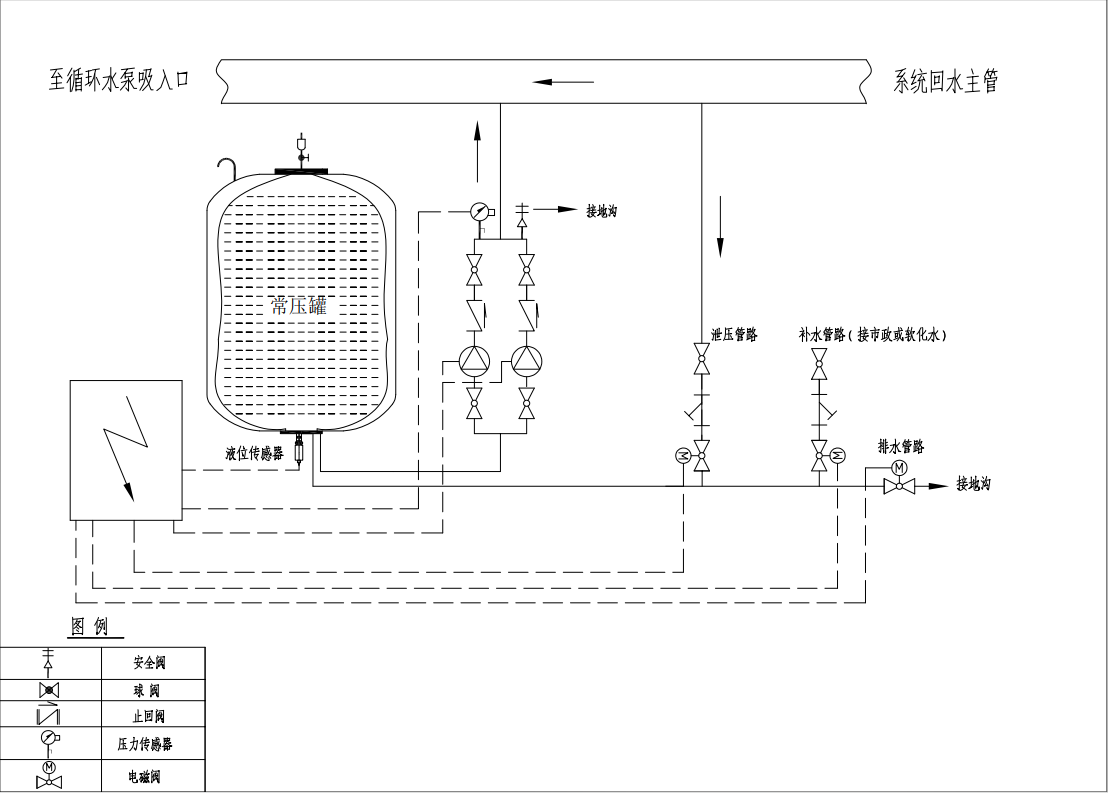

工作原理图

系统采用数字化集成控制,由压力传感装置,液位控制装置,传递系统压力和罐体水位数字信号精准控制各单元的运作。
  定压:定压泵和泄压阀控制压力保持变动范围在±0.2bar之间。通过两个分离的膨胀管线从常压流入或流出膨胀水。
  排气:高压循环水在排气过程中进入常压罐进行减压后气水分离,析出的气体经排气阀排入大气。
  补水:排出气体和系统管道滴漏等原因所提失的水可以被控制单元实监控,一旦低于设定值,则自动补水,隔膜罐中水量的多少可由水位传感器来确定。
  排水:系统水因温度升高导致压力超高流入基本罐,当基本罐水量超过预设定值时,自动排出过多的水量,以保证罐体不受压。

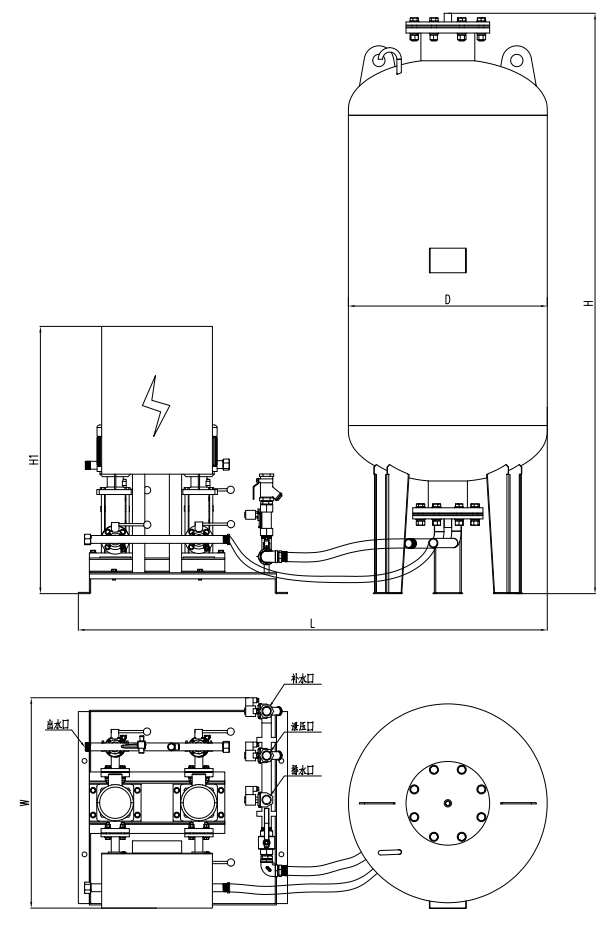

常压补水选型尺寸表


规格型号

总容积

有效容积

进出口径

D

L

W

H

H1


M³

M³

DN/mm

mm

mm

mm

mm

mm

GSTCY600

0.35

0.32

25-32

600

1800

850

2000

1350

GSTCY800

0.8

0.72

25-32

800

1900

850

2450

1350

GSTCY1000

1.3

1.17

25-32/40

1000

2100-2400

850-1050

2530

1350

GSTCY1200

2.2

1.98

25-50/65

1200

2400-2600

850-1100

2900

1350-1500

GSTCY1400

3.1

2.79

25-50/65

1400

2700-3100

850-1100

3050

1350-1500

GSTCY1600

4.0

3.6

25-65/80

1600

2900-3300

850-1100

3100

1350-1500

GSTCY1800

5.5

4.95

40-80/100

1800

3300-3500

1050-1300

3200

1350-1800

GSTCY2000

7

6.3

50-100/150

2000

3500-3800

1100-1400

3380

1350-1800



应用范围
1. 适用工业与民用锅炉循环系统的定压补水装置。
2. 适用热水采暖系统的定压补水装置及热水循环系统
3. 适用地热采暖系统,水原热泵等
4. 旧有的锅炉自动稳压膨胀装置(气压罐等)的改造
5. 旧有的热水采暖自动稳压膨胀装置(气压罐、膨胀水箱等)的改造。
