常压式真空脱气补水装置

更新时间:2023-06-22
访问次数:33
产品型号:GSTZB
产品价格:


产品咨询

全国热线:180-5196-5599

产品详情

常压式真空脱气补水装置是在空调采暖系统中常用的补水设备。系统采用数学化集成控制,由压力传感装置,重力控制装置,传递系统压力和罐体水位数学信号控制各单元动作。排出气体和系统管道滴漏等原因所损失的水可以被控制单元实时监控,一旦低于设定值,则自动被水,常压罐中水量的多少可由水位传感器来确定。系统水因温度升高导致压力超高流入基本罐,当基本罐水量超过预定值时,自动排出过多的水量,以保定罐体不受压。因此在暖通定压行业中得到广泛应用。


性能特点

1.自动定压,自动补水,自动泄水,自动脱气;
2.罐体内水与壳体不接触,保证水质不受污染,且不腐蚀罐体;
3.运行参数可设定,适用于密闭补水场所;
4.占地面积少、安装快、投资省、操作维修方便;
5.节约能源,自动读取系统信息,只有在必要时才启动设备运行。
6.脱气效率和脱氧效率>99%。
7.脱除系统中的气体,防止气阻,保证系统正常运行期间稳定可靠,延长设备使用时间。
8.脱气机工作时间和周期可根据需要调节。
9.占地面积小,安装使用方便,全自动运行,安全可靠,易于维修保养。
10.可大大缩短供热或冷却系统初次注水后的排水时间,极有利于系统的初次调试运行


技术参数

工作原理

1、水系统初次上水和事故补水时,将管网内的水不经脱气直接注入系统内。

2、当初期上水完成,水系统压力达到设定值时,机组转入定压脱气工作状态。

3、当水系统运行过程中,压力低于设定值时,机组转入定压补水脱气状态,将脱气后的水补入系统。

4、当水系统运行过程中,压力高于设定值时,机组转入定压泄水方式,将系统水排

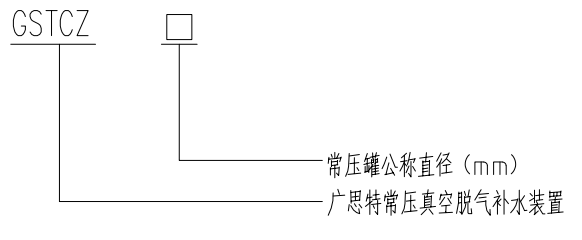

型号说明



工作原理

常压式真空脱气补水装置利用常压罐的可调节能力,可自动调节用户水量的变化,当用水量减少或不用水时,可较长时间不启动水泵,达到节能目的。与水塔、高位水箱相比可节省投资约40%-60%。该设备结构紧凑,与其他传统的供水装置相比减少了占地面积, 节省了土地资源。本设备全自动运行,无需专人管理,工作可靠。同时在水循环系统中:一方面存在大量气体,如果不加以脱除容易产生气阻,造成局部或整个系统的循环不畅且冷热不均,以及设备和管道的损坏;另一方面水中含有的氧气使得供热(制冷)设备、管道和钢制散热器等末端设备腐蚀,穿孔、漏水直接影响到整个系统的安全。该机组中的脱气设备根据享利定律即:在一定温度及压力下水中溶解一定数量的气体,当温度增加或压力降低时,水中溶解气体将会减少的原理;在不改变水温的情况下通过设备产生真空,将水中的游离气体和溶解气体释放出来,再通过自动排气阀排出系统。脱气后的不饱和水将吸收系统中的气体寻求气水平衡。如此循环,从而脱除系统水中所有气体,确保系统稳定安全运转。

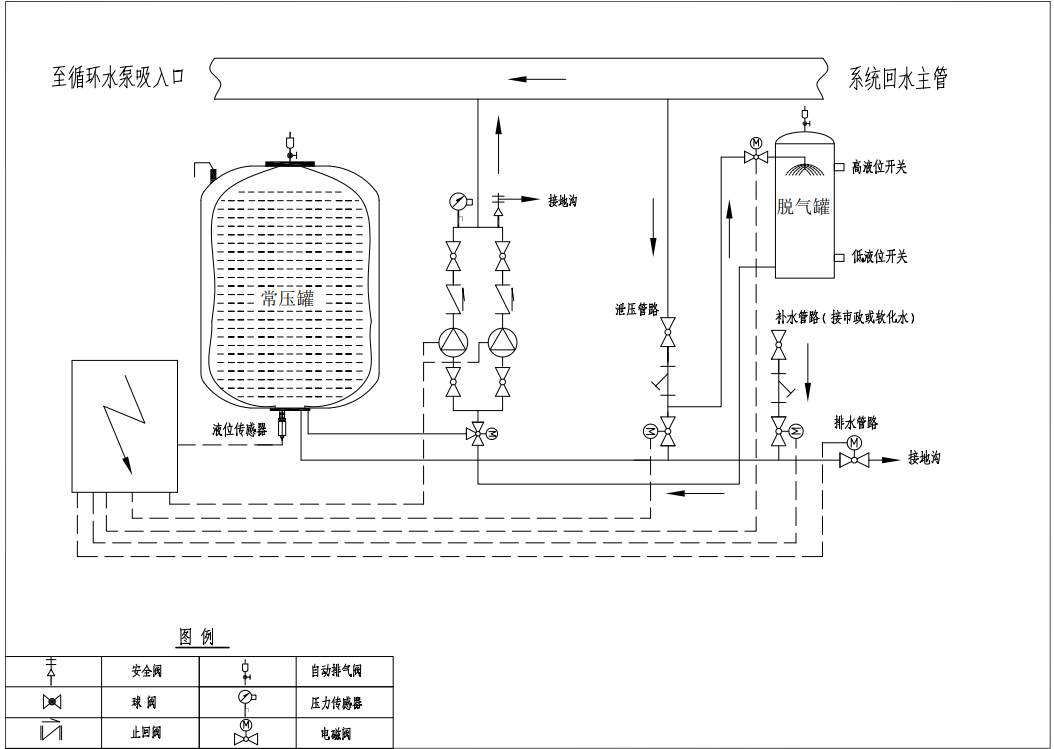

工作原理图

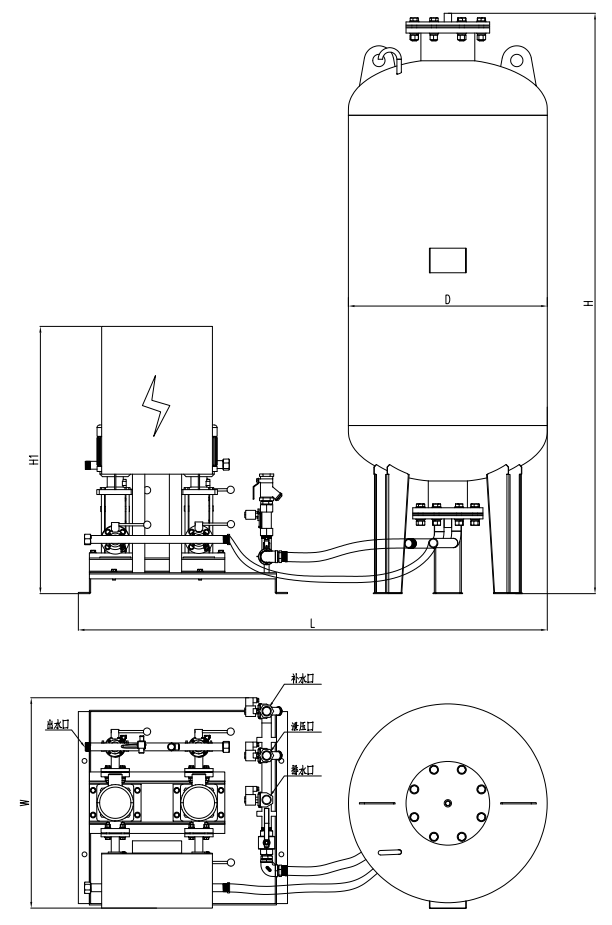

常压式真空脱气定压补水装置尺寸表


规格型号

总容积

有效容积

进出口径

D

L

W

H

H1


M³

M³

DN/mm

mm

mm

mm

mm

mm

GSTDY600

0.35

0.32

25-32

600

1800

850

2000

1350

GSTDY800

0.8

0.72

25-32

800

1900

850

2450

1350

GSTDY1000

1.3

1.17

25-32/40

1000

2100-2400

850-1050

2530

1350

GSTDY1200

2.2

1.98

25-50/65

1200

2400-2600

850-1100

2900

1350-1500

GSTDY1400

3.1

2.79

25-50/65

1400

2700-3100

850-1100

3050

1350-1500

GSTDY1600

4.0

3.6

25-65/80

1600

2900-3300

850-1100

3100

1350-1500

GSTDY1800

5.5

4.95

40-80/100

1800

3300-3500

1050-1300

3200

1350-1800

GSTDY2000

7

6.3

50-100/150

2000

3500-3800

1100-1400

3380

1350-1800



应用范围

1. 适用工业与民用锅炉循环系统的定压补水装置。
2. 适用热水采暖系统的定压补水装置及热水循环系统
3. 适用地热采暖系统,水原热泵等
4. 旧有的锅炉自动稳压膨胀装置(气压罐等)的改造
5. 旧有的热水采暖自动稳压膨胀装置(气压罐、膨胀水箱等)的改造。
