污水厂监控系统

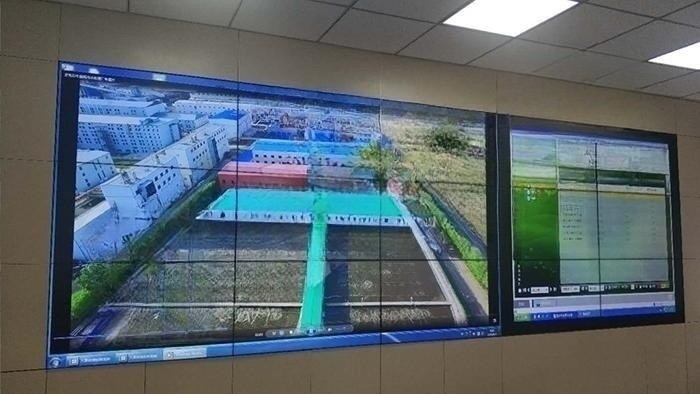

在污水处理行业中,一直存在着检测点分散,控制点多等特点。如果用有线的方式对污水处理、水质检测等进行实时控制则工程量大。为了降低工程费用、提高生产效益、实现远程监控、减少人员投入等目标,广思特科技设计的污水厂监控系统,使用GPRS/3g/4g/5g无线网络技术对污水处理的各环节进行实时监控,实时处理等功能。在水厂监控系统中,通过广思特智慧云平台可把污水处理厂各种数据实时推送到手机,并集中处理。



污水处理厂智能化监控与管理系统云平台实现功能:
1)数据实时监测与处理功能
系统所监测的数据在相应的画面和表格中显示,并具有随机点测某个端站和巡测整个系统端站的功能。能对数据自行进行较大值、较小值、平均值、累加值进行统计。
2)图形处理功能
根据数据库绘制实时曲线图和历史趋势曲线图。
3)自动报表生成功能
根据需要按不同的时间周期生成日、月、年报表,也可按参数名称自动生成报表。对污自来污水厂的液位、流量、设备运行状态、电能、设备故障状态、动力设备等信息中心自动汇总生成日报表。
4)历史数据存储功能
①历史数据存储时间可组态,如定时存盘时间间隔可在1分钟、10分钟、30分钟、1个小时之间选择。
②具有数据导入、导出功能,便于系统进行数据备份、恢复和进行数据对比分析。
③支持断点续传和数据缓存、补调功能:对网络故障、设备通讯失败等异常情况导致数据缺失进行数据补调,保持历史数据完整。
④历史趋势数据保存周期大于1年。
5)实时/历史趋势查询、实时/历史报警查询功能
可以以时间段、监控区域、监控点位、监控数值为条件查询,历史数据以表格和曲线图输出。
6)自动报警功能
报警包括:网络断线报警、设备通讯失败报警、参数超标报警等。报警参数可灵活设置,并和管理人员的手机绑定,发生报警时自动发送短信告知。
7)输出、打印功能
各种报表、查询信息、报警信息能在屏幕上显示及打印输出。
8)信息发布功能
利用短信平台资源,将系统中非常重要的事件按级别、按时段在不影响领导的日常生活的前提下,发送到污自来污水厂对应管理的人员手机上。
9)电子地图功能
各个污自来污水厂在平台软件上可以通过电子地图展示出分布坐标。可以进行电子地图放大、缩小查看详细的地理位置。
10)手机APP功能
通过手机APP,各子系统间的数据传输可通畅的进行,减少了数据的孤岛现象。协同领导、管理人员和所辖的污自来污水厂领导和管理人员可以通过网络获取所关注的污自来污水厂运行信息。
11)视频与报警联动功能
①污自来污水厂内重要区域安装视频监控摄像机,当规划的范围内出现人员进出、车辆进出时或出现险情时,监控中心对应的视频画面出现全屏弹屏,提示值班人员注意。
②出现紧急报警时,可触发监控中心警号鸣笛。
③规划的视频窗口内出现移动人体,物体,可以触发报警信息推送至相关责任人手机上的视频监控APP,及时了解现场情况。
12)设备信息备案功能
   在软件监控界面,单击相应设备(水泵、启闭机、流量计等),即可弹出设备档案信息,如:厂家、功率、生产日期等,实现设备的在线管理。
13)门禁功能
污自来污水厂配置门禁系统后,授权给专职管理人员,每个管理人员进出相应的污自来污水厂时间点在软件上都可以有据可查,同时拒绝非法人员进入站区,达到安全管理的目的。
14)远程控制功能
软件上可以对各污自来污水厂进行控制,例如开启提升泵,曝气机等。可以实现手动、自动、远程三种模式运行。




污水厂监控系统架构
无线监控系统包括:污水处理厂应用现场、无线数据传输、数据中心服务器三部分组成。污水处理厂通过485接口和GPRS无线通信设备连接,GPRS设备使用中国移动或者联通的网络和数据中心建立无线的数据传输通道。通过GPRS设备建立的无线数据传输通道,中心服务器可以和污水处理厂进行数据通信,如,获取污水处理厂的污水指标数据等。

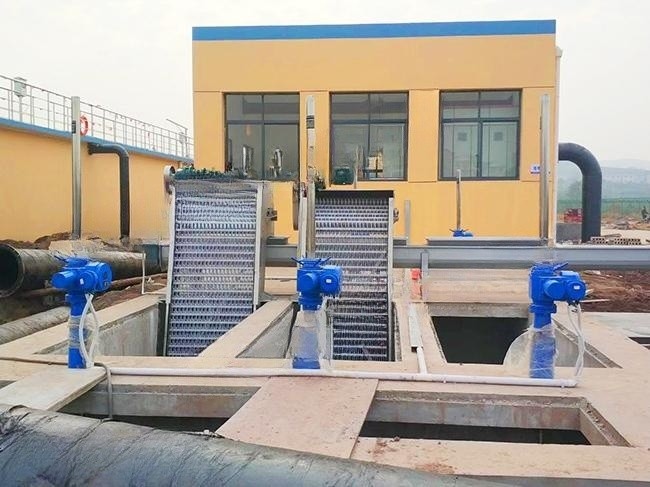

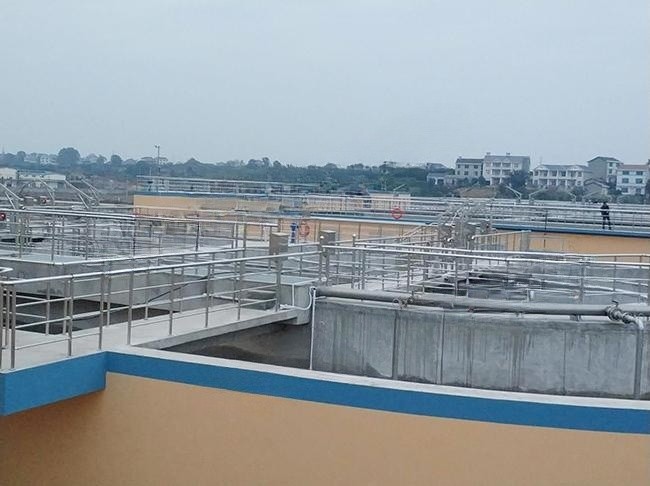

污水处理厂应用现场:由于污水处理厂的各监测点是分散的安装在应用现场,所以采用GPRS无线通信的方式进行数据传输。无线通信的优点是:不受环境和距离的限制;易安装,节省了布线施工的开销;实时在线。
数据无线传输:在本系统中使用中国移动或者联通的无线网络进行数据传输,其特点是翻盖广,信号好,可实时进行数据传输。
数据中心服务器:数据中心主要的功能是集中管理所有的污水处理厂。中心可以可实时采集污水处理厂的运行状态和数据,并可远程配置,控制污水处理厂的设备运行。
