定压补水装置是在空调采暖系统中常用的定压补水设备。在诸多商场,厂房和现代化办公大楼中广泛采用水或乙二醇作为传热介质的中央空调系统或其他系统中能自动稳压补水,较传统的开式膨胀水箱定压具有安装位置灵活,无噪音污染,无气体污染等优点。因此在暖通定压行业中得到广泛应用。


性能特点

1.一次充气可保证长期使用;
2.罐体内气水不接触,保证水质不受污染,且不腐蚀罐体;
3.能消除管网中的水锤及噪音;
4. 占地面积少、安装快、投资省、操作维修方便;
5.可代替生活消防及采暧,空调用的高位水箱及水塔,有利于建筑美观和结构抗震,降低建筑的造价。



技术参数

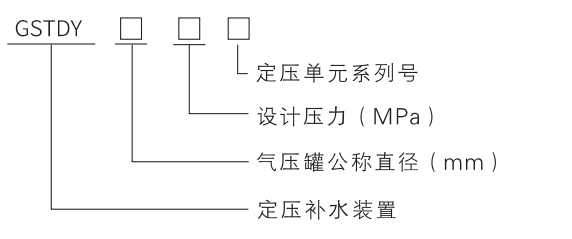

型号说明



工作原理

根据波义耳气体定律,一定质量的气体在一定温度下,压力与容积的乘积为常数。当水泵工作时,水送至给水管网的同时,多余的水进入气压水罐,水室扩大并将罐内的气体压缩,气室缩小,罐内的压力随之升高;压力升到设定的最高工作压力时,电控柜切断水泵的电源,水泵停转,此时利用罐内被压缩气体的压力将罐内贮存的水送入给水管网,水室缩小,气室扩大,罐内压力也随之下降,当压力降低到设定的最低工作压力时,电控柜接通水泵电源,水泵重新启动,如此周而复始, 不断运行。

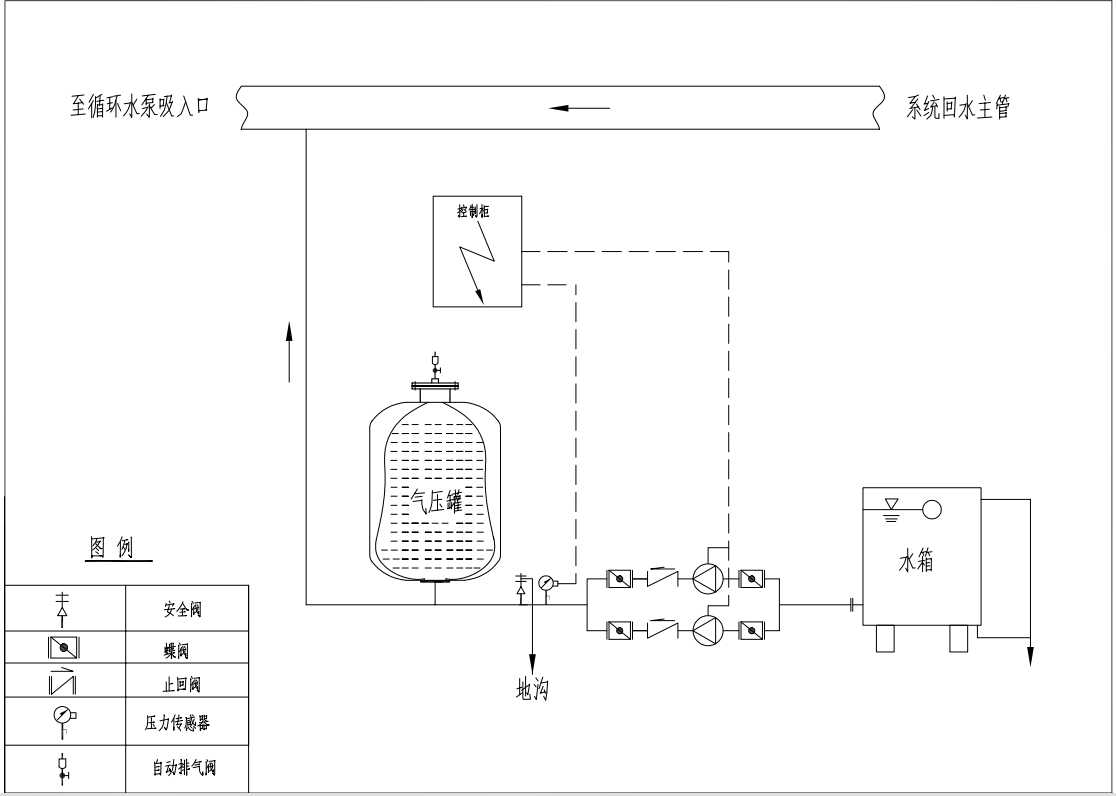

工作原理图

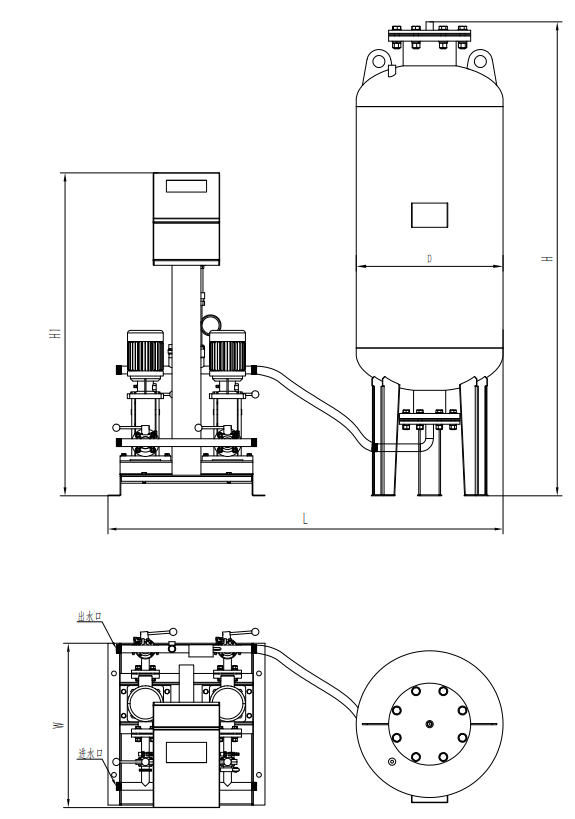

定压补水装置尺寸表


规格型号

总容积

有效容积

进出口径

D

L

W

H

H1


M³

M³

DN/mm

mm

mm

mm

mm

mm

GSTDY400

0.1

0.05

25-32

400

1500

700

1350

1350

GSTDY600

0.35

0.125

25-32

600

1600

700

2000

1350

GSTDY800

0.8

0.35

25-32

800

1700

700

2450

1350

GSTDY1000

1.3

0.5

25-32/40

1000

1900-2200

700-900

2530

1350

GSTDY1200

2.2

0.7

25-50/65

1200

2200-2400

700-950

2900

1350-1500

GSTDY1400

3.1

1.0

25-50/65

1400

2500-2900

700-950

3050

1350-1500

GSTDY1600

4.0

1.25

25-65/80

1600

2700-3100

700-950

3100

1350-1500

GSTDY1800

5.5

2.2

40-80/100

1800

2900-3300

900-1100

3200

1350-1800

GSTDY2000

7

3.65

50-100/150

2000

3200-3500

900-1200

3380

1350-1800



计算示例

1.气压罐的容积计算

式中∶

微信截图_20220421140039

V —气压罐实际总容积(m ); Vmin—气压罐最小总容积(m  );

V—气压罐调节容积,不宜小于3min平时运行的补水泵流量(m  );当采用变频泵时,补水泵流量可按额定转速时补水泵流量的1/3~1/4确定。

β—容积附加系数,隔膜式气压罐取1.05 ,P1   和P2 分别为补水泵启动压力和停泵压力(表压,KPa),应综合考虑气压罐容积和系统的最高运行工作压力的因素取值,宜取O.65 ~0.85,必要时可取O.5~0.9。

2.气压罐工作压力值(表压,KPa)∶

2.1安全阀开启压力P4不得使系统内管网和设备承受压力超过其允许工作压力。

2.2膨胀水量开始流回补水箱时电磁阀开启压力P3 ,宜取0.9P4。

2.3补水泵启动压力P1 ,满足定压点下限要求,并增加10kPg的裕量。定压点下限应符合:循环水温度为6O℃~95℃时,应使系统最高点的压力高于大气压力10kPg以 上;循环水温度小于等于60℃的系统,应使系统最高点压力高于大气压力5kPa以上。

2.4补水泵停泵压力P2,宜取P2=0.9P3。

3.气压罐定压的设计要点∶

3.1气压罐的定压点通常放在系统循环水泵吸入端。

3.2气压罐的配管应采用热浸镀锌钢管或热浸镀锌无缝钢管。

3.3气压罐应设有泄水装置 ,在管路系统上应设安全阀、电接点压力表等附件(详见原理图)。

3.4气压罐与补水泵可组合安装在钢支座上。补水泵扬程应保证补水压力比系统补水点压力高30~50kPa;补水泵总小时流量宜为系统水容量的5%,不得超过10%。

3.5应设置闭式(补)水箱。并应回收因膨胀导致的泄水。


设备选型方法

某两管制空调系统冬季采用60/50℃热水,系统水容量约为75m  ;定压补水点设在循环水泵入口,根据空调设备和管网允许工作压力,确定循环水泵入口最高工作压力为1.0MPa;采用囊式气压罐定压;补水箱与系统最高点高差为45m;进行定压补水设备的选择计算。

1.符号说明∶

Vp —系统最大膨胀水量(m ); Vt—-气压罐计算调节容积(m ); Vmin —-气压罐最小总容积(m  ); V—- 气压罐实际总容积(m   ); P1—- 补水泵启动压力(kPa); P2—- 补水泵停泵压力(kPa);

P3—- 膨胀水量开始流回补水箱时电磁阀开启压力(kPa); P4—- 安全阀开启压力(kPa);

α—-补水泵启动压力P1和停泵压力P2的设计压力比; β—-容积附加系数,囊式气压罐取1.05;

2.补水泵选择计算

系统定压点最低压力为 45+0.5+1=46.5(m,465kPa);补水泵扬程应不小于 465+50=515(kPa);

补水泵总流量应不小于 75X5%=3.75(m/h);

选用2台流量为2.0m/h,扬程为550kPa的水泵,平时使用1台,初期上水或事故补水时2台水泵同时运行。

3.气压罐选择计算

3.1调节容积应不小于3min补水泵流量∶ Vt≥2.0X3/60=0.1(m)

3.2系统最大膨胀量∶ Vp=0.01451X75=1.088(m)

3.3气压罐最低和最高压力的确定

安全阀开启压力P4=1000kPa(补水点处允许工作压力);

膨胀水量流到补水箱时电磁阀的开启压力P3=0.9P4=900(kPa);补水泵启动压力P1=465(kPa)

补水泵停泵压力P2=0.9P3=810(kPa);

核算压力比α 满足α 值的取值范围要求。3.4气压罐最小总容积

选择RSN600囊式立式气压罐,罐体直径600mm,高度1870mm,承压1.0MPa,实际总容积V=0.35m


应用范围

1. 适用工业与民用锅炉循环系统的定压补水装置。
2. 适用热水采暖系统的定压补水装置及热水循环系统
3. 适用地热采暖系统,水原热泵等
4. 旧有的锅炉自动稳压膨胀装置(气压罐等)的改造
5. 旧有的热水采暖自动稳压膨胀装置(气压罐、膨胀水箱等)的改造。
